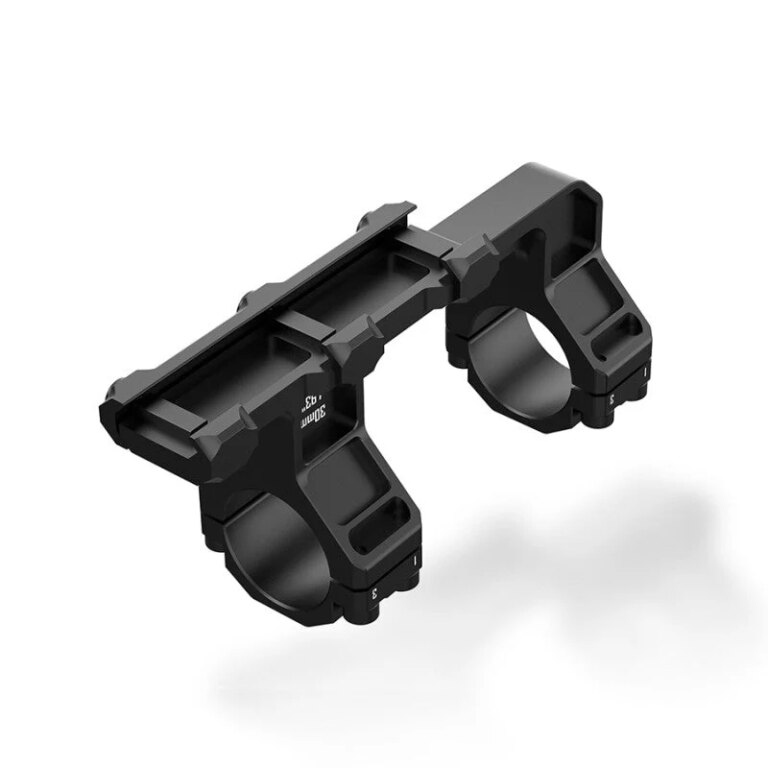

Předsazená montáž Discoveryopt je určená pro puškohledy s tubusem o průměru 30 mm a upevnění na lištu Picatinny MIL-STD-1913. Jednodílná konstrukce má výšku osy 1,5" / 38,1 mm a nulový náklon 0 MOA. Předsazené uspořádání umožňuje posunout puškohled dopředu, zatímco základna zůstává upevněná na montážní liště zbraně. Montáž je CNC obráběná z hliníkové slitiny 6061-T6 a opatřená tvrdým eloxem Type III.

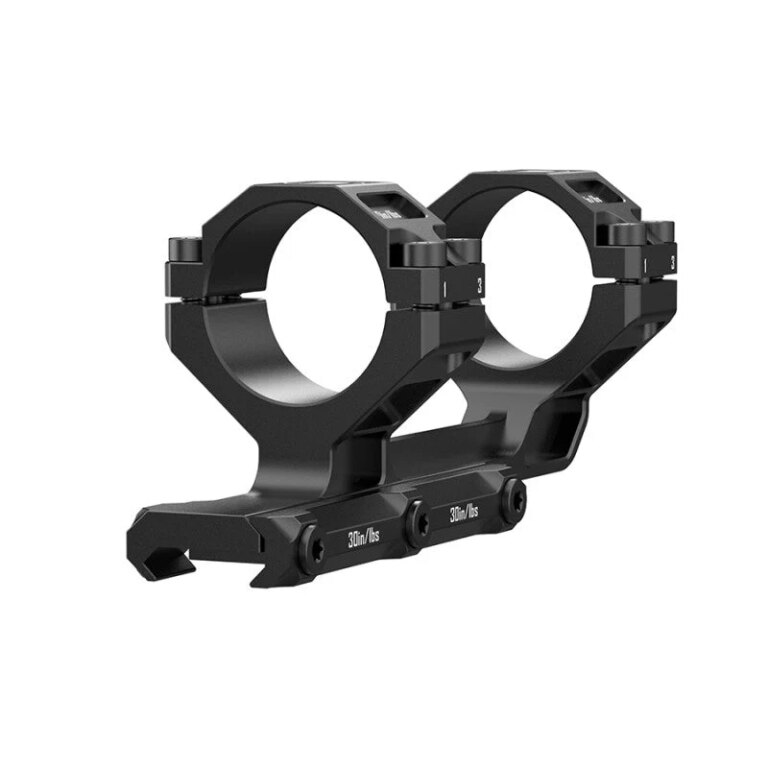

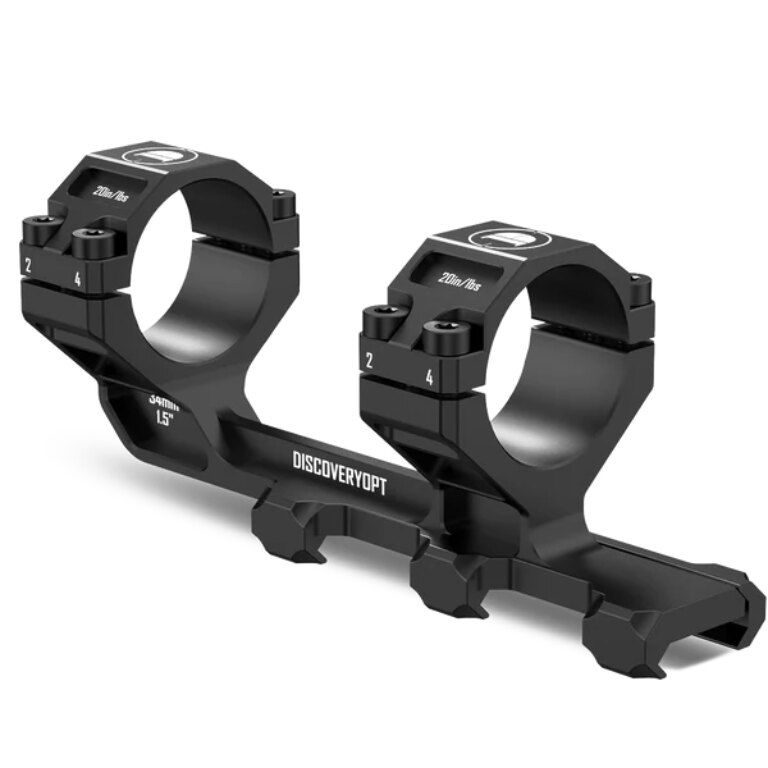

Předsazená konstrukce pro správnou polohu puškohledu

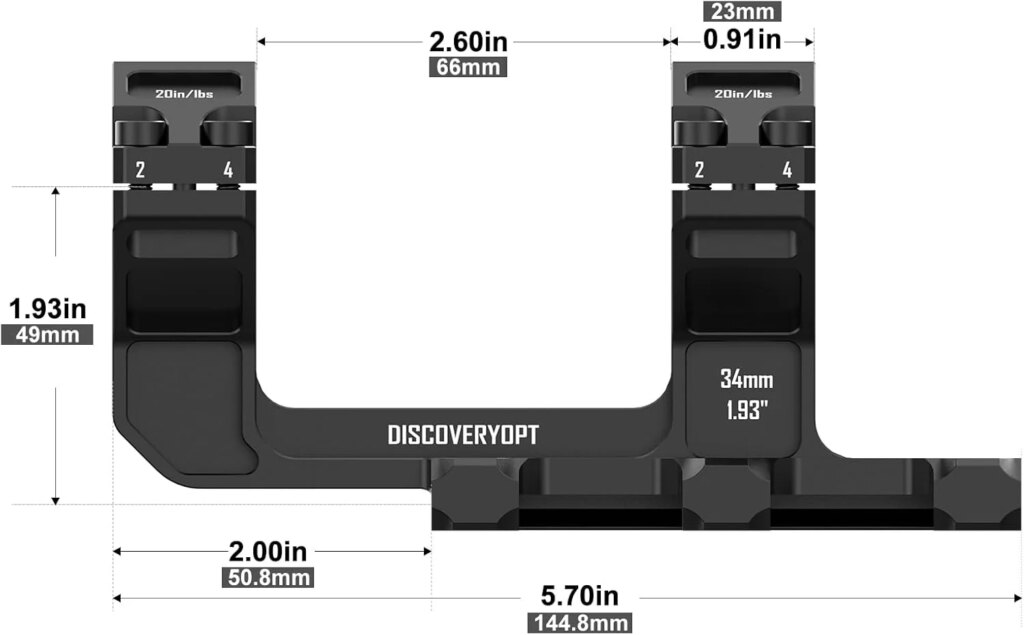

Spodní části obou kroužků a základna tvoří jeden CNC obráběný celek. Předsazené uspořádání posouvá kroužky před upevňovací část základny, takže umožňuje umístit puškohled více dopředu a přizpůsobit jeho polohu požadované vzdálenosti oka od okuláru. To je praktické zejména na zbraních s omezenou využitelnou délkou horní montážní lišty.

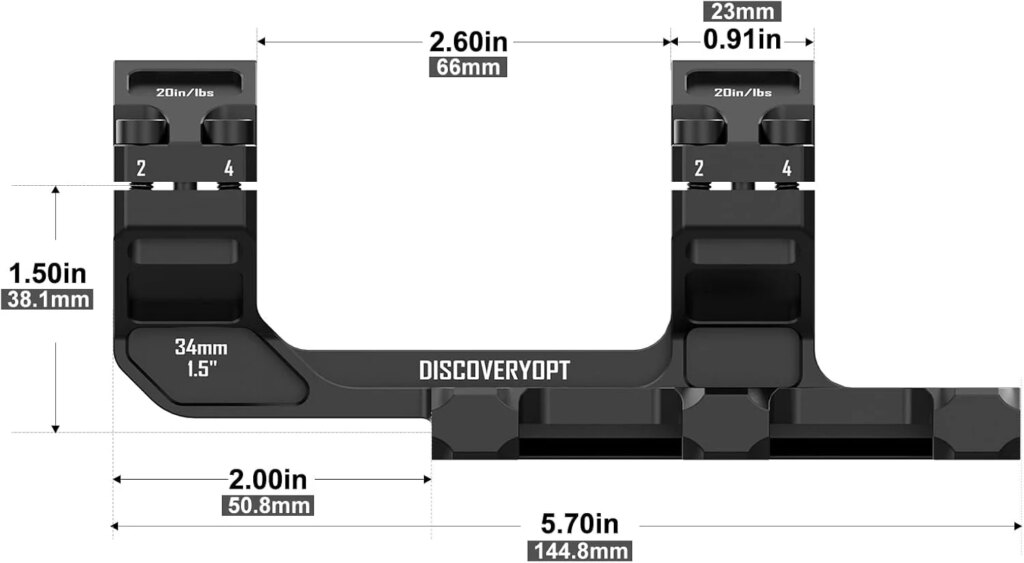

Výška osy 1,5" a náklon 0 MOA
Výška osy puškohledu nad horní plochou montážní lišty činí 1,5", tedy 38,1 mm. Montáž má nulový náklon 0 MOA, takže mezi osou puškohledu a montážní lištou nevytváří záměrný výškový sklon. Při výběru je potřeba zohlednit konstrukci zbraně, rozměry objektivové části a požadovanou polohu hlavy za optikou.
Hliník 6061-T6 a tvrdý elox Type III
Montáž je CNC obráběná z hliníkové slitiny 6061-T6 a opatřená tvrdým eloxem Type III, který zvyšuje odolnost povrchu proti poškrábání, opotřebení a korozi. Přesně dokončené vnitřní plochy kroužků pomáhají rovnoměrně rozložit tlak na tubus. Výrobcem udávaná souosost činí ≤ 0,01 mm/m a odolnost proti rázovému zatížení minimálně 1 000 G.

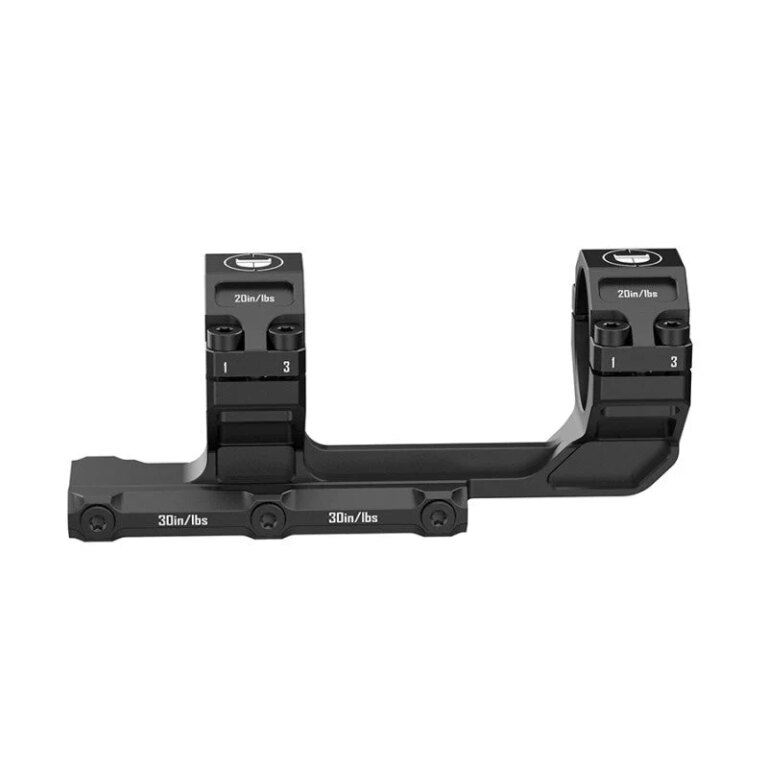

Doporučené momenty dotažení

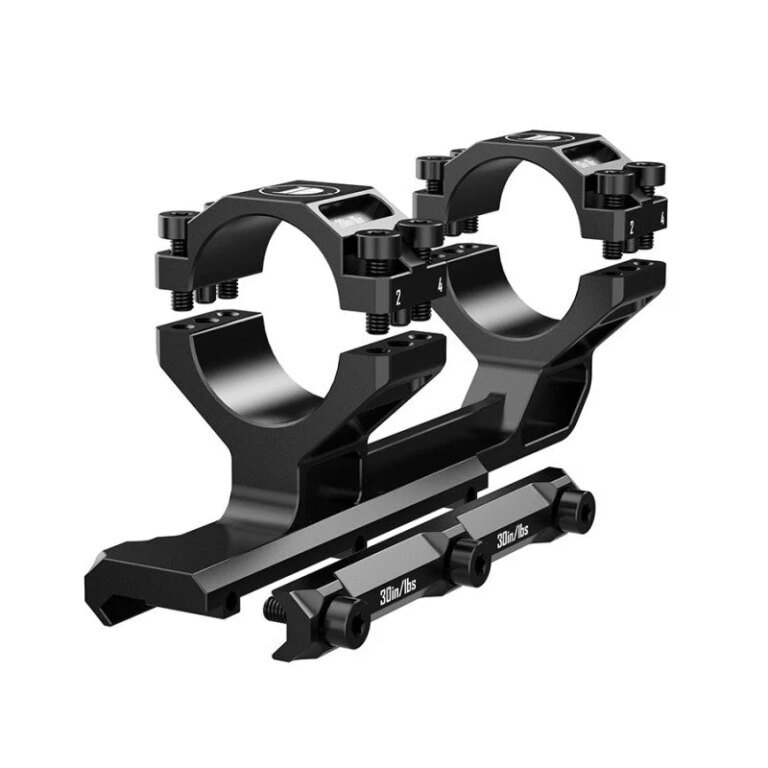

Víčko každého kroužku je upevněné čtyřmi šrouby Torx, celkem tedy osmi šrouby pro sevření tubusu. Základna se k liště upevňuje třemi šrouby. Na montáži je vyznačený doporučený utahovací moment 20 in-lb, tedy přibližně 2,3 Nm, pro šrouby kroužků a 30 in-lb, tedy přibližně 3,4 Nm, pro šrouby základny. Při instalaci je vždy potřeba řídit se značením na konkrétním kusu.
Benefity, o kterých musíte vědět:
- pro tubus o průměru 30 mm
- montáž na lištu Picatinny MIL-STD-1913
- předsazená jednodílná konstrukce
- výška osy 1,5" / 38,1 mm
- nulový náklon 0 MOA
- hliníková slitina 6061-T6
- CNC obrábění
- tvrdý elox Type III
- 4 šrouby Torx na víčku každého kroužku
- celkem 8 šroubů pro sevření tubusu
- 3 upevňovací šrouby základny
- utahovací moment kroužků 20 in-lb / cca 2,3 Nm
- utahovací moment základny 30 in-lb / cca 3,4 Nm
- souosost ≤ 0,01 mm/m
- odolnost proti rázovému zatížení minimálně 1 000 G
